MEMS與晶體振蕩器的區別
發布時間:2024-03-04 08:46:58 瀏覽:699
現代電子技術的發展需要準確的頻率控制和定時。電子設備通常依賴于精密的時鐘系統,缺乏精確的振蕩器時鐘將導致電子通信中斷。本文比較了不同應用中最新精密時鐘技術的優勢。
時鐘技術的發展歷程
石英晶體振蕩器自上世紀20年代推出以來,在電子計時設備中一直扮演重要角色。而自上世紀60年代開始研發并于2005年批量生產的微機電系統(MEMS)諧振器時鐘則是新型振蕩器的代表。
如今,MEMS振蕩器在許多大規模、低成本應用中逐漸取代了石英晶體振蕩器。然而,根據設備的具體用途,對于這兩種技術還需進行權衡和考量。
權衡:MEMS與石英晶體振蕩器

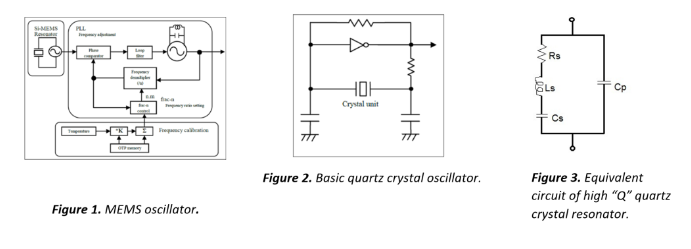

為了更好地理解它們的差異,我們可以看到MEMS振蕩器和石英晶體振蕩器電路框圖的對比。MEMS振蕩器結構更為復雜,包括微機械硅諧振器和一個用于頻率控制的PLL數字電路。
相比之下,石英晶體振蕩器結構簡單,主要依賴高“Q”值的石英晶體諧振器決定頻率。
MEMS和石英晶體振蕩器都可以通過溫度補償實現低于1 PPM的穩定性,或者使用烤箱控制達到PPB級別的精度。晶體振蕩器可分為TCXO和OCXO兩種,而類似補償的MEMS則用XO表示。
制造商正在大幅提升MEMS性能,例如SiTime利用數字補償技術實現幾乎任意精度的MEMS。
下面將討論石英晶體振蕩器和MEMS振蕩器之間性能權衡的核心問題:
相位噪聲和抖動
MEMS相較于石英鐘能更好地承受沖擊和振動,因為石英諧振器較大,容易在高沖擊水平下斷裂。

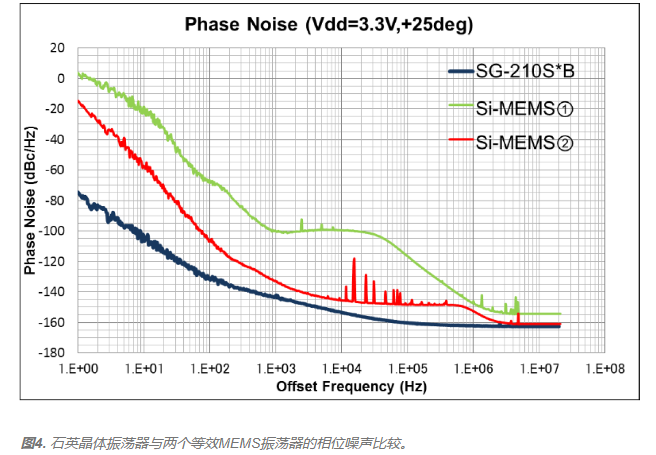

MEMS和石英晶體振蕩器的相位噪聲對比見圖4。盡管MEMS在穩定性方面表現出色,且不斷改進相位噪聲和抖動性能,但在靜態相位噪聲、抖動和其他短期穩定性參數上,無法與石英媲美。石英晶體振蕩器的“Q”電平更高,減少相位噪聲和抖動,在一些關鍵應用中仍占主導地位。
此外,MEMS提升相位噪聲和抖動性能常伴隨著更高功耗。石英振蕩器比MEMS更高效、更可靠,MEMS復雜電路消耗更多功率,可能導致啟動時間延遲。石英鐘還能承受更高輻射劑量,因MEMS鐘包含不耐輻射的PLL。
溫度穩定性

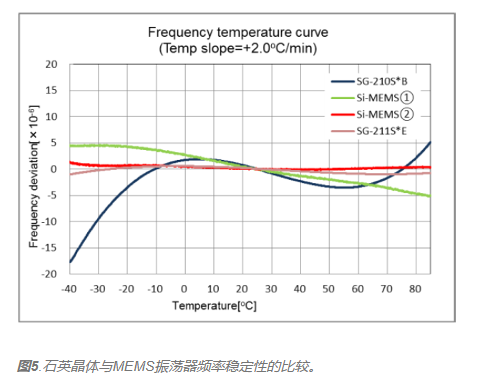

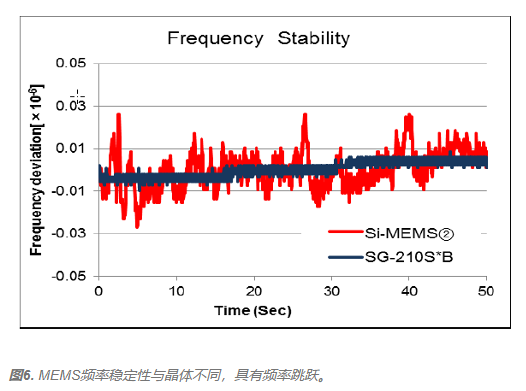

圖5和圖6闡述了MEMS和石英振蕩器之間頻率與溫度性能的權衡。從圖5可看出,MEMS在頻率與溫度性能上有優勢。
然而,隨著時間推移,MEMS頻率會出現跳躍,每次分頻比變化以補償溫度變化時。高“Q”值石英晶體具有固有的穩定平滑曲線。
MEMS諧振器通過數字校正,可實現幾乎任意穩定性,但消耗更多功耗。每個短周期會有多次微頻跳躍,需數字方式校正至所需穩定水平。由于數字校正引起的抖動,曲線不平滑,有大量小頻率跳躍,導致MEMS鐘的相位噪聲和抖動比石英晶體振蕩器更差。
制造和成本
與晶體振蕩器相比,MEMS鐘在成本、產量和交貨時間上具有多項優勢。石英晶體振蕩器存在較高的制造成本。
