Glenair MWDM2L-15PBRR3T-.110-513直角通孔印刷電路板連接器
發布時間:2024-11-04 10:03:13 瀏覽:285

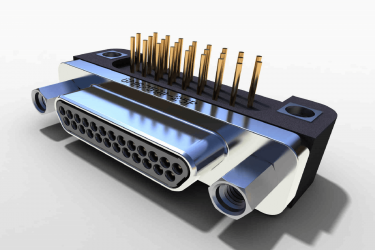

Glenair Micro-D MWDM-BR 型直角通孔印刷電路板連接器,其主要特點和技術規格如下:
產品特點:
1. 高性能:連接器采用鍍金的 TwistPin 觸點,保證最佳的電氣性能。PCB 焊腳直徑為 0.020 英寸(0.51 mm),建議采用鎳鍍層或陽極殼體以獲得最佳使用效果。
2. 焊接:端子已涂錫(Sn60/Pb40),便于焊接;符合 RoHS 要求的鍍金端子也可選。
3. 背面安裝:可通過面板安裝,最大厚度可達 0.125 英寸(3.18 mm)。如需背面面板安裝插座,可進行定制。

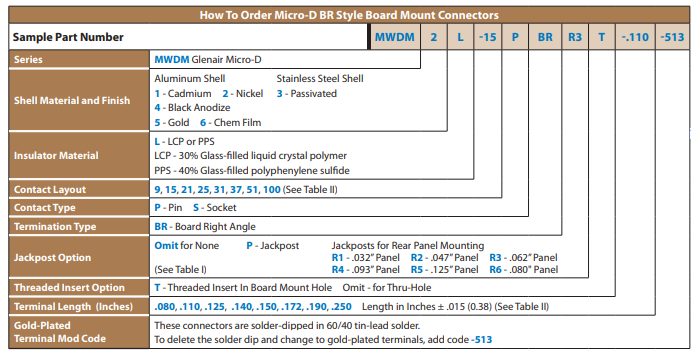

訂購指南:
系列:MWDM Glenair Micro-D 系列
外殼材料和表面處理:提供鋁合金和不銹鋼兩種外殼,表面處理可選鎘、黑色陽極、鍍金等。
絕緣材料:LCP 或 PPS 材料,具有較高的耐熱性。
接觸類型:焊接型(BR 型 - 板端直角)
端接選項:提供不同的面板安裝插座選擇,包括標準插座、背面面板安裝插座等。
產品尺寸:
- 提供多種布局,從 9P 到 1005P(引腳數)。

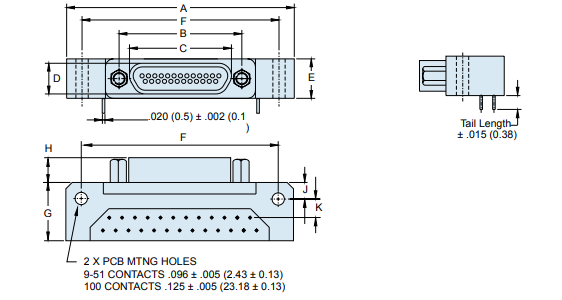

- 尺寸詳細信息如圖所示,包括接觸間距、安裝孔直徑和其他關鍵尺寸參數。
性能規格:
額定電流:3A
絕緣電阻:5000 MΩ(在海平面)
接觸電阻:8 MΩ以下
操作溫度:-55°C 到 +150°C
振動和沖擊:設計可承受 50g 沖擊和 20g 振動
材料和表面處理:
外殼:鋁或不銹鋼
絕緣子:LCP 或 PPS
插針:銅合金,鍍金或鍍鎳處理
這款產品適用于需要高性能、小型化且具有良好環境適應能力的電路板連接場景,尤其在航空航天和高可靠性電子設備中有廣泛應用。Glenair連接器是全球知名的高端品牌,廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司,授權代理銷售Glenair產品,并提供技術支持。歡迎咨詢。
推薦資訊

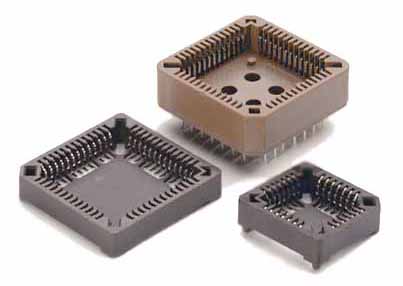

ANDON?提供各種各樣通孔和SMDPLCC電源插座,以接收J(rèn)EDEC類型的基板。針對高可靠性、高沖擊和高振動技術應用,ANDON提供包含由扁平大規格型號銅合金制作而成的邊緣擦拭觸點的PLCC。針對成本更低的計算機應用,ANDON使用了由卷葉銅合金制作而成的面擦拭觸點。所有的電源插座均應用UL94V-O絕緣體。PLCC電源插座有管狀、托盤狀或卷帶狀。

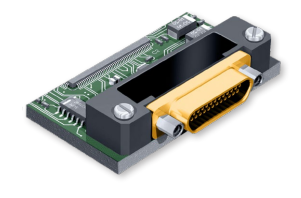

Glenair?系列配置了Twist Pin Micro-D提供了超小型連接器的插拔性能參數、耐用性和最小的接觸電阻。Glenair Micro-D連接器的特性是高密度微型Twist Pin觸點設置在0.050的中心,從9到130的觸點排列。
