Ampleon CLF24H4LS300P大功率晶體管
發布時間:2025-01-28 10:18:55 瀏覽:282
Ampleon CLF24H4LS300P是300W的GaN-SiC HEMT(高電子遷移率晶體管)功率晶體管,優化了連續波(CW)功率和效率,適用于2400 MHz至2500 MHz頻率范圍內的烹飪、工業、科學和醫療應用。
特性和優勢
高效率:在CW和CW脈沖條件下表現出色。
優秀的堅固性:在CW和CW脈沖條件下具有出色的堅固性。
寬帶操作:設計用于2400 MHz至2500 MHz的寬帶操作。
內部輸入匹配:無需外部匹配網絡。
符合RoHS合規性:產品符合限制有害物質使用的法規要求。
應用
RF功率放大器:適用于2400 MHz至2500 MHz頻率范圍內的連續波應用,如商業和消費烹飪、工業、科學和醫療應用。
性能參數
RF性能:在VDS = 50V,VGS = -5V,環境溫度25°C的類AB/類C應用電路中測試。
連續波(CW):在2400至2500 MHz頻率下,輸出功率為320W,增益為14dB,效率為74%。
CW脈沖:在2400至2500 MHz頻率下,輸出功率為350W,增益為14dB,效率為75%。
封裝:SOT1214B:無耳法蘭陶瓷封裝,4引腳。
限制值
VDD:源極電壓操作,52V。
VDS:漏極-源極電壓,150V。
VGS:柵極-源極電壓,-15V至+2V。
IGF:正向柵極電流,43.2 mA。
Tstg:存儲溫度,-65°C至+150°C。
Tch:活動芯片通道溫度,225°C。
熱特性
Rth(s-c)(IR):紅外測量的從活性芯片表面到外殼的熱阻,0.40 K/W。
Rth(ch-c)(FEA):有限元分析的從活性芯片通道到外殼的熱阻,0.58 K/W。
電氣特性
VGS(th):柵極-源極閾值電壓,-3.12V至-2.32V。
VGSq:柵極-源極靜態電壓,-3V至-2.2V。
ID(leak):漏極漏電流,7.55 mA。
IGSS:柵極漏電流,1.51 mA。
IDSX:漏極截止電流,22.4 A。
RF特性
Gp:功率增益15 dB。
RLin:輸入回波損耗-10 dB。
ηD:漏極效率70%。
測試應用信息
測試電路:使用Rogers TC350 PCB,介電常數3.5,厚度0.508 mm,銅鍍層35 μm。
Ampleon是一家全球領先的射頻和功率半導體解決方案提供商,提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線,適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域,深圳市立維創展科技有限公司優勢分銷Ampleon產品線,歡迎咨詢了解。
推薦資訊
MTI - Milliren Technologies, Inc.的250系列OCXO是高性能頻率控制方案,適用于極端溫度環境。它具有寬頻率、溫度、供電電壓范圍,低老化率、供電電壓敏感度、諧波失真,還有多種輸出選項等特性,預熱和連續功耗低、預熱時間短。該系列產品在通信、無線、測試測量、網絡同步等領域廣泛應用。

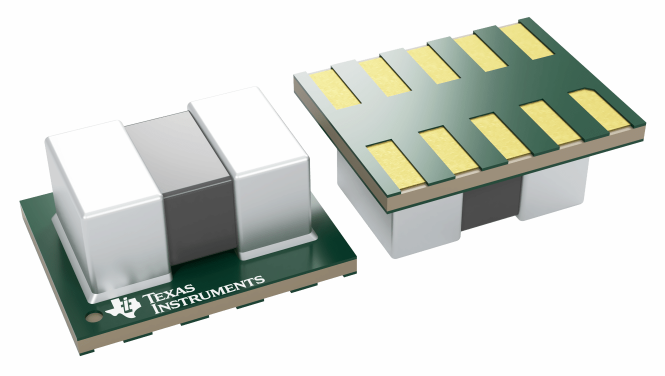

TPSM82823?包括1A,2A和3A降壓轉換器MicroSiP?電源模塊,優化提升了解決方案規格和高效率。TPSM82823電源模塊搭載了同步降壓轉換器和電感,以優化設置,減少外界部件和節約印刷電路板(PCB)使用面積。
