銅箔在ROGERS高頻電路材料中的使用
發布時間：2025-02-01 10:32:11 瀏覽：345
在現代高頻電子技術中，銅箔作為高頻電路材料的關鍵組成部分，其性能和質量直接影響著電路的信號完整性、損耗特性以及可靠性。Rogers Corporation作為全球領先的高性能高頻材料制造商，通過提供多種類型的銅箔，滿足了不同應用場景的需求。本文將詳細介紹銅箔在Rogers高頻電路材料中的應用及其重要性。
1. 銅箔的類型與制造工藝
Rogers高頻電路材料中使用的銅箔主要分為以下幾種類型：
電沉積銅箔(ED Copper)

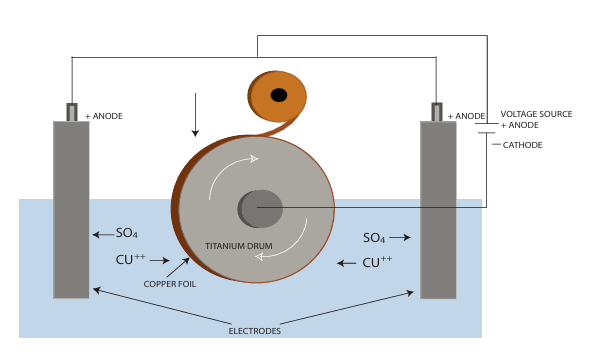

電沉積銅箔是通過電化學方法在鈦鼓上沉積銅層而成。銅箔的一面(鼓面?zhèn)?/span>)光滑，而另一面(粗糙面)則具有較高的粗糙度。這種銅箔的制造工藝允許通過調整電流密度和沉積時間來控制銅箔的厚度。電沉積銅箔的粗糙面經過特殊處理，以增強與介電材料的粘附性，并防止氧化。Rogers的許多高頻層壓板，如RO3003?、RO4003C?和RT/duroid?系列，都使用了電沉積銅箔。
軋制銅箔(Rolled Copper)
軋制銅箔是通過冷軋工藝制造的，其表面光滑度取決于軋機的條件。與電沉積銅箔相比，軋制銅箔具有更好的機械性能，尤其是在抗裂性和彈性延展性方面表現出色。這種銅箔通常用于需要高機械強度的應用場景，例如航空航天和國防領域。Rogers的某些高頻層壓板，如AD系列和CuClad?系列，也提供了軋制銅箔的選項。
電阻銅箔(Resistive Copper)
電阻銅箔是在電沉積銅箔的粗糙面上涂覆一層金屬或合金，形成電阻層。這種銅箔的電阻層可以用于制造平面電阻器，從而在電路板上實現電阻功能。Rogers的某些高頻層壓板支持電阻銅箔的應用，例如RO4003C?和RO4350B?。
反轉處理銅箔(Reverse Treated ED Copper)
反轉處理銅箔是對電沉積銅箔的光滑面進行特殊處理，使其表面變得粗糙，從而增強與介電材料的粘附性。這種處理方式不僅提高了銅箔與介電層的結合強度，還減少了因表面不平整導致的信號損耗。Rogers的LoPro?銅箔就是一種典型的反轉處理銅箔，廣泛應用于RO4000系列和RO4800系列高頻層壓板中。
2. 銅箔的表面粗糙度及其影響
銅箔的表面粗糙度對高頻電路的性能有著顯著的影響。研究表明，表面粗糙度會增加導體損耗，尤其是在高頻信號傳輸中。Rogers通過多種測量方法(如白光干涉儀)精確測量銅箔的表面粗糙度，并使用均方根粗糙度(Sq)作為主要指標。一般來說，粗糙度越高，導體損耗越大。例如，在90 GHz頻率下，使用表面粗糙度為2.0微米的電沉積銅箔的傳輸線，其插入損耗比使用表面粗糙度為0.4微米的銅箔高出約68%。
此外，銅箔的表面粗糙度還會影響傳輸線的有效介電常數。研究表明，粗糙度較高的銅箔會導致有效介電常數的增加，從而影響信號的相位響應。Rogers通過優化銅箔的表面處理工藝，盡可能降低這種影響，以提高高頻電路的性能。
3. 銅箔與高頻電路材料的結合
Rogers的高頻電路材料通過精確控制銅箔的類型、厚度和表面粗糙度，實現了優異的電氣性能和機械性能。例如，RO3003?和RO3006?層壓板使用了電沉積銅箔，這些銅箔經過特殊處理，以確保在高頻應用中的低損耗和高可靠性。而AD系列和CuClad?系列則提供了軋制銅箔的選項，以滿足需要高機械強度的應用需求。
此外，Rogers還開發了LoPro?銅箔，這種銅箔通過反轉處理技術，顯著提高了銅箔與介電材料的粘附性，同時降低了高頻信號傳輸中的損耗。LoPro?銅箔廣泛應用于RO4000系列和RO4800系列高頻層壓板中，為高頻電路設計提供了更高的性能和可靠性。
4. 銅箔在高頻電路中的應用案例
Rogers的高頻電路材料廣泛應用于航空航天、國防、無線通信和汽車電子等領域。例如，在5G基站建設中，Rogers的RT/duroid? 6002和RO4350B?高頻層壓板因其低損耗和高可靠性而被廣泛使用。這些材料使用了優化的電沉積銅箔，確保了高頻信號的高效傳輸。在航空航天領域，Rogers的AD系列和CuClad?系列高頻層壓板因其優異的機械性能和可靠性而受到青睞。這些材料使用了軋制銅箔，以滿足極端環境下的應用需求。
Rogers的高頻電路材料能夠滿足不同應用場景的需求，為現代高頻電子技術的發展提供了堅實的基礎。在未來，隨著5G通信、自動駕駛和物聯網等新興技術的快速發展，Rogers的高頻電路材料將繼續發揮重要作用，推動高頻電子技術的不斷創新和進步。
