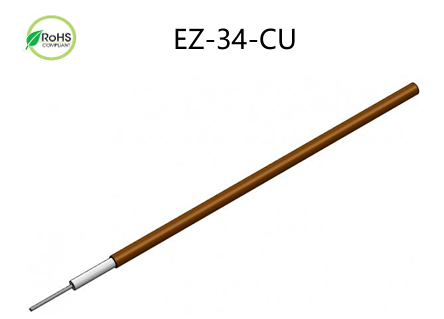

EZ-34-CU 50Ω同軸電纜EZ Form Cable
發布時間:2025-03-12 09:25:59 瀏覽:98
EZ-34-CU 是一款高性能的 50Ω 同軸電纜,適用于高頻信號傳輸。該電纜采用銀鍍銅(SPC)中心導體和銅外導體,具有優異的電氣性能和機械特性,廣泛應用于通信、航空航天、醫療設備等領域。
主要特性
阻抗:50Ω ± 3.0
最高工作頻率:153 GHz
屏蔽效能:>165 dB
溫度范圍:-55℃ 至 +100℃
RoHS 合規:是
連續工作電壓:750V
最大工作頻率:153GHz
傳播速度:69.50%
耐壓:2,000VRMS @ 60 Hz
最小內彎半徑英寸 (in):0.05
最小內彎半徑毫米 (mm):1.27
重量(lbs/100ft):0.21
重量(kg/100m):0.31
衰減特性(典型值,每 100 英尺)
頻率 (GHz) | 衰減 (dB) |
0.5 | 33.5 |
1 | 47.5 |
5 | 110 |
10 | 159 |
18 | 225 |
26.5 | 265 |
40 | 333 |
50 | 377 |
65 | 437 |
90 | 525 |
功率特性(CW @ 20°C,最大值)
頻率 (GHz) | 功率 (W) |
0.5 | 35 |
1 | 25 |
5 | 11 |
10 | 8 |
18 | 6 |
26.5 | 5 |
40 | 3.7 |
50 | 3.3 |
65 | 2.8 |
90 | 2.4 |
尺寸規格
參數 | 單位 | 數值 |
外導體直徑 | 英寸 (in) | 0.034 |
外導體直徑 | 毫米 (mm) | 0.86 |
中心導體直徑 | 英寸 (in) | 0.008 |
中心導體直徑 | 毫米 (mm) | 0.2 |
介質直徑 | 英寸 (in) | 0.026 |
介質直徑 | 毫米 (mm) | 0.66 |
材料組成
部件 | 材料 |
外導體 | 銅 |
外導體鍍層 | 無 |
介質 | PTFE(聚四氟乙烯) |
中心導體 | 銀鍍銅(SPC) |
